芯片精密电阻

对于电阻为1Ω或更大的电阻器,电阻值的电阻值在电阻值的±0.5%范围内可称为JEPSUN精密电阻器,精度更高可达到0.01%的精度,这是电子工程师所说的。

万分之一的精度,这种电阻一般是薄膜电阻器,这种材料的电阻一般用于满足生产工艺要求。

这种电阻为1Ω或更大的电阻器的精度为±5%或更高。

电子产品上最常见的5%精密电阻不是精密电阻范围。

1Ω或更小的电阻通常可达到±1%的精度。

即使是精密电阻类别,由于电阻基数小,即使误差为1%,实际电阻误差也已经很小。

可以在±0.5%范围内实现更高的精度,但工艺要求和技术要求很高。

精密电阻需要电阻的电阻值,电阻的热稳定性(温度系数),电阻的分布参数(分布电容和分布电感)以及其他符合某些标准的指标。

精密电阻器分为材料,包括金属膜精密电阻器,绕线精密电阻器和金属箔精密电阻器。

金属膜精密电阻的精度高,但电阻温度系数和分布参数指数略低;绕线精密电阻器的电阻精度和温度系数指标较高,但分布参数指标较低;金属箔精密电阻的精度,电阻温度系数和分布参数均高:精度可达10-6,温度系数可达±0.3×10-6 /℃,分布电容可低于0.5pF,分布电感可低于0.1μH。

由于上述三种精密电阻的价格随性能的提高而增加,应根据应用的实际情况合理选择。

例如,在具有低DC或低频的AC电路中,通常仅需要使用JEPSUN绕线精密电阻器或JEPSUN金属膜精密电阻器。

没有必要使用高价金属箔精密电阻器。

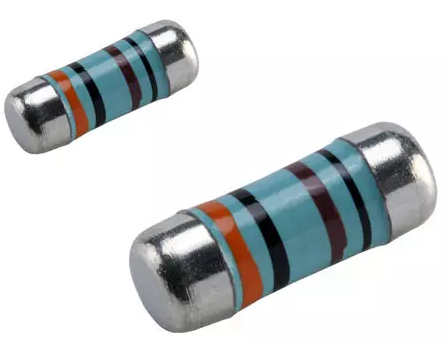

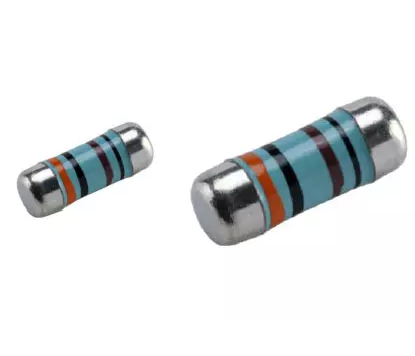

金属膜精密电阻的主体通常为圆柱形;线绕精密电阻器具有圆柱形,扁平柱形和矩形框架形状;金属箔精密电阻器通常为正方形或片状。

当绕线精密电阻器的匝数较大时,通常采用无感绕组方式缠绕,正向绕组的匝数与反向绕组的匝数相同,以使其最小化。

分布电感。

矩形框架绕线精密电阻器通常由设备制造商根据需要定制,通常用于仪器仪表。

一旦仪器中的矩形框形线被精密电阻器损坏,新的合金电阻丝与原始电阻合金线的材料,直径和长度相同,可以均匀地缠绕在原始框架上。

如果原来的矩形框形绕线精密电阻仅受到表面绝缘层的损坏,则只需要从框架上取下原来的电阻丝并重新浸漆(最好使用1260绝缘漆,具有优良性能)性能和低价格),然后干它。

然后在原始矩形框架周围重新缠绕。
